Evolve Sonix riasztó relé kapcsolás

---

Informatikai Megoldások, Ötletek

Hogy kerül ide egy riasztóhoz szükséges kapcsolási rajz?

Viszonylag egyszerű a magyarázat.
Vásároltunk egy EVOLVE Sonix vezetéknélküli GSM riasztót. A riasztó rendelkezik relé kapcsolási lehetőséggel.

Connecting switched output devices (Home-appliance Control):
Three open collector outputs (O1,O2 and O3) and one internal relay controlled by telephone are available.
Internal onboard relay is activated when an alarm occurs and can be deactivated / reactivated through telephone commands or SMS text message. It can be used, as example, to command an external lamp.
Open collector outputs can be used directly if your equipment can operate a relay.
Do connect an antiparallel diode with relay coil.
These outputs can be operated only by telephone or SMS text message commands.

Éppen emiatt került ide ez a cikk:
Ez a relé meghajtás jól használható arra, hogy pl. a házban lévő routert, kamera rendszert ennek segítségével újra lehet indítani távolról, egy SMS segítségével.

Normál esetben veszi az ember a kezelési utasítást, és annak megfelelően beköti a szükséges eszközöket.
Tehát fogja az emberünk a megfelelő relét, leírás szerint DC 5V, beköti és már teszteli is.
Ez pedig nem működik...

Multiméter elővesz és az 5V helyett 2.8V. Tehát akkor 3V-os relé kell ehhez. Ennek beszerzése, már egy kicsit bonyolultabb, mert a sarki fűszeresnél nem kapható. Végre sikerül. Emberünk beköti a relét és tesztel. Továbbra sem működik.

No akkor biztos a leírásban szereplő antiparallel dióda bekötése nem megfelelő. Sok netezés és próbálkozás után sem működik.

No ez utóbbit szeretnénk megspórolni azoknak, akik szeretnék használni ezen lehetőségét a riasztónak.

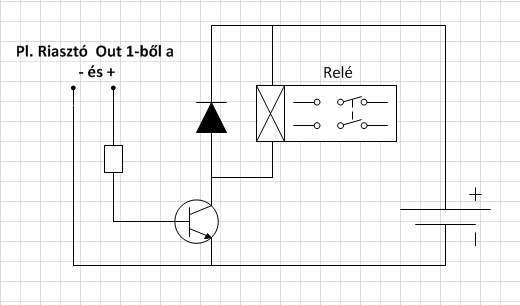

Egy végtelenül egyszerű megoldással sikerült működésre bírni:

Otthon lévő eszközökből megépíthető. A segédtápnak 9V-os elemet használtam, mert a kidobásra váró feszültsége még elég a relé működtetéséhez. BC182-es tranzisztor volt kéznél. A dióda lehet 1N4004 vagy 1N4148 is. Az ellenállás a diódának és a feszültségnek megfelelő.
A relét úgy kell bekötni, hogy meghúzása nélkül az érintkezők zárva legyenek. Így tehát a router tápfeszültséget kap.

Ha kód#91#1# SMS-el behúzatja a relét, akkot megszakad a router tápellátása. kód#91#0# SMS-re pedig visszakapcsolja a routert vagy kamerarendszert.
